Entrepisos Para Casas Prefabricadas

Entrepiso Tipo PH Prefabricados

materiales prefabricados


Sistemas de Entrepiso
Livianos y Pretensados


TIPOS DE BLOQUES DE ESTEREOFON
materiales prefabricados costa rica


contrucciones costa rica


contrucciones prefabricadas

El bloque de estereofon PH-1561 se utiliza solo en viguetas de 15cm tanto en viguetas Livianas como en viguetas Pretensadas

El bloque de estereofon tipo PH-2061 se utiliza en viguetas de 20cm tanto Livianas como en las viguetas pretensadas, tambien se pueden combinar con con viguetas de 15cm para dar un mayor peralte y una mayor resistencia.

El bloque de estereofon tipo PH-2561 se utiliza en viguetas de 20cm, para dar un mayor peralte y una mayor resistencia al entrepiso


casas prefabricadas costa rica

Todos nuestro bloques de estereofon
tiene una longitud de 1.22m
TIPOS DE BLOQUES DE ESTEREOFON

El material utilizado es completamente ignifugo por lo tanto es autoextinguible no alza llama.
Por lo tanto este material es de Styropo BF-295M de la empresa BASF, por lo cual este materia cumple con las regulaciones ASTM(E84 y e119), IBC (International Building code), y tambien con IRC (International Residential Code), tambien IFC (International Fire Code), UL

PH PREFABRICADOS CARTAGO S.A.

Es una Empresa que se especializa en la fabricacion y Distribucion de entrepisos livianos y pretensados para casas prefabricadas. Utilizando materiales de primera calidad , con más de 10 años de experiencia en ventas de entrepisos. Por tal razon pone a disposicion de ingenieros , arquitectos ,consultores y público en general nuestra linea de pisos livianos con la combinación de viguetas livianas , pretensadas con blocks de poliestireno expandido. Gracias a su bajo peso influyen directamente en la estructura de viviendas y edificios determinando así un costo más bajos conjunto estructural.

Los entrepisos Livianos y pretensados se fabrican en varios tipos, con peraltes totales que varian desde 20 hasta 30cm y para una gran combinacion de posibles cargas y luces.

Tipos de Viguetas
contrucciones costa rica

casas prefabricadasVC :

La vigueta Liviana es una de las viguetas más liviana del mercado costarricense Con un peso de 13 kilos por metro lineal.

La vigueta pretensada es la vigueta tradicional reforzadas con 2 Torones de 9mm según sus cargas. Se fabrican en 2 peraltes de 15 o 20 cm


Transporte, Ventajas y Almacenamiento de
Viguetas tipo PH Prefabricados.

El sistema de viguetas de entrepiso a base de estereofon tipo PH Prefabricados es uno de los sistemas mas livianos en el mercado de entrepisos. Mejorando el proceso de instalacion por su facil movilidad.


Ventajas del Entrepiso Tipo PH Prefabricados

CONCRETO: El concreto teine una resistencia minima ala compresion de 280Kg/cm.
CEMENTO : El cemento esta conformado a la espesificacion INTE 06-02-0 (ASTM C136).
REFUERZO: El acero de refuerzo es de grado 70 y cumple con las especificaciones ACI-318.

-Entrega en menos de 48 horas
-Materiales de primera calidad
-Facil Instalacion
-Posee poca vibracion
-Capacidad de aislamento termico y acustico.
Todos nuestro bloques de estereofon

Al descargar las viguetas en la construcción se deben estibar primero las largas y sobr estas las mas cortas utilizando siempre separadores entre cama y cama.

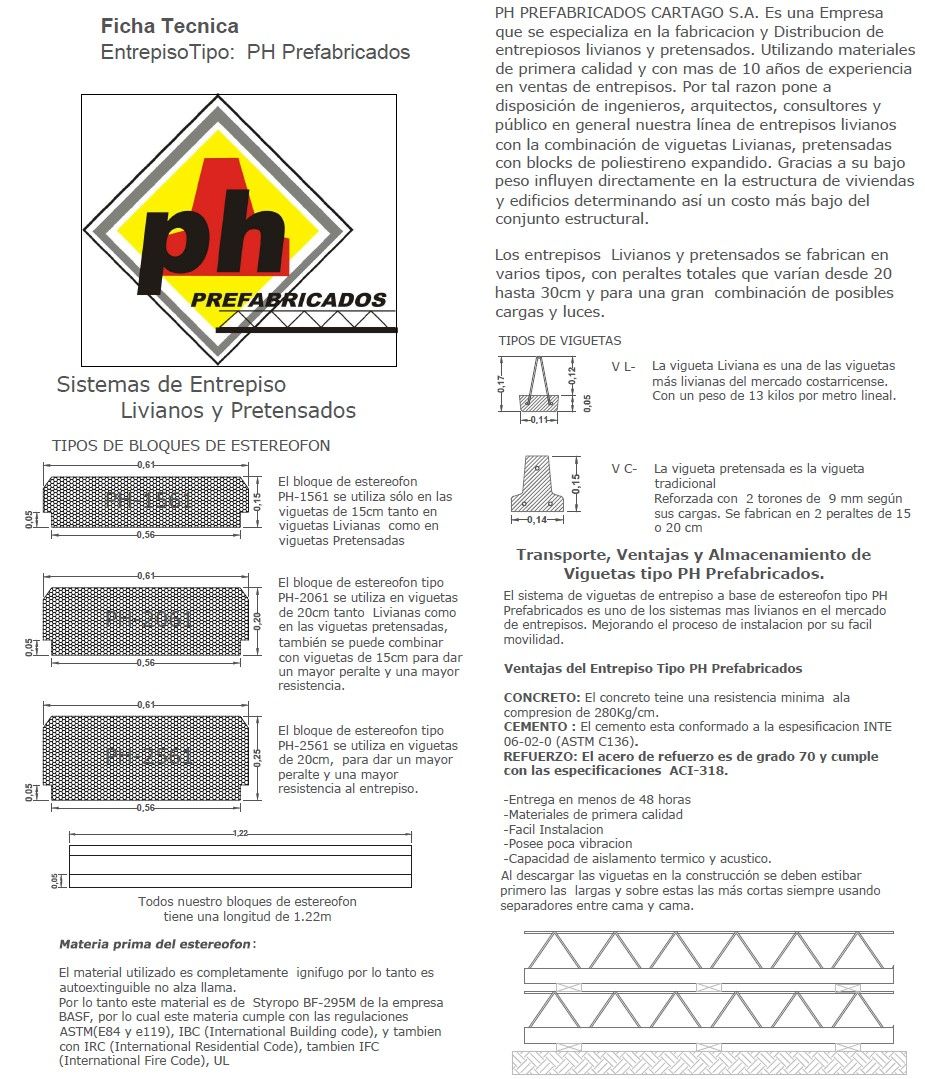

Descargar Ficha Tecnica 1
ph prefabricado

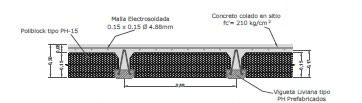

Entrepiso Liviano



ph prefabricados costa rica

Detalle de Doble Vigueta



entrepisos livianos

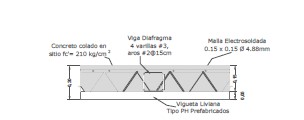

Detalle de Viga Diafragma



fichas tenicas ph prefabricados

Det. Apoyo de Pared en Viga Diafragma

ph prefabricado

Detalle de Viga Lateral



ph prefabricados

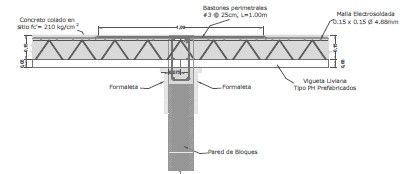

Detalle de Viga Intermedia



El entrepiso debe ser apuntalado durante el proceso constructivo y con una luz no mayor a 1.50m en cada vigueta.

Las Viguetas deberan de empotarse con una longitud mínima de 7.5 cm dentro de la viga de entrepiso.

-En casos especiales y previa consulta a nuestro departamento de Ingieneria, podria modificarse esta especificación.

PH Prefabricados cuanta con un diseño estructural realizado bajo las normas y condiciones del CÓDIGO SISMICO DE COSTA RICA y del INSTITUTO AMERICANO DEL CONCRETO.

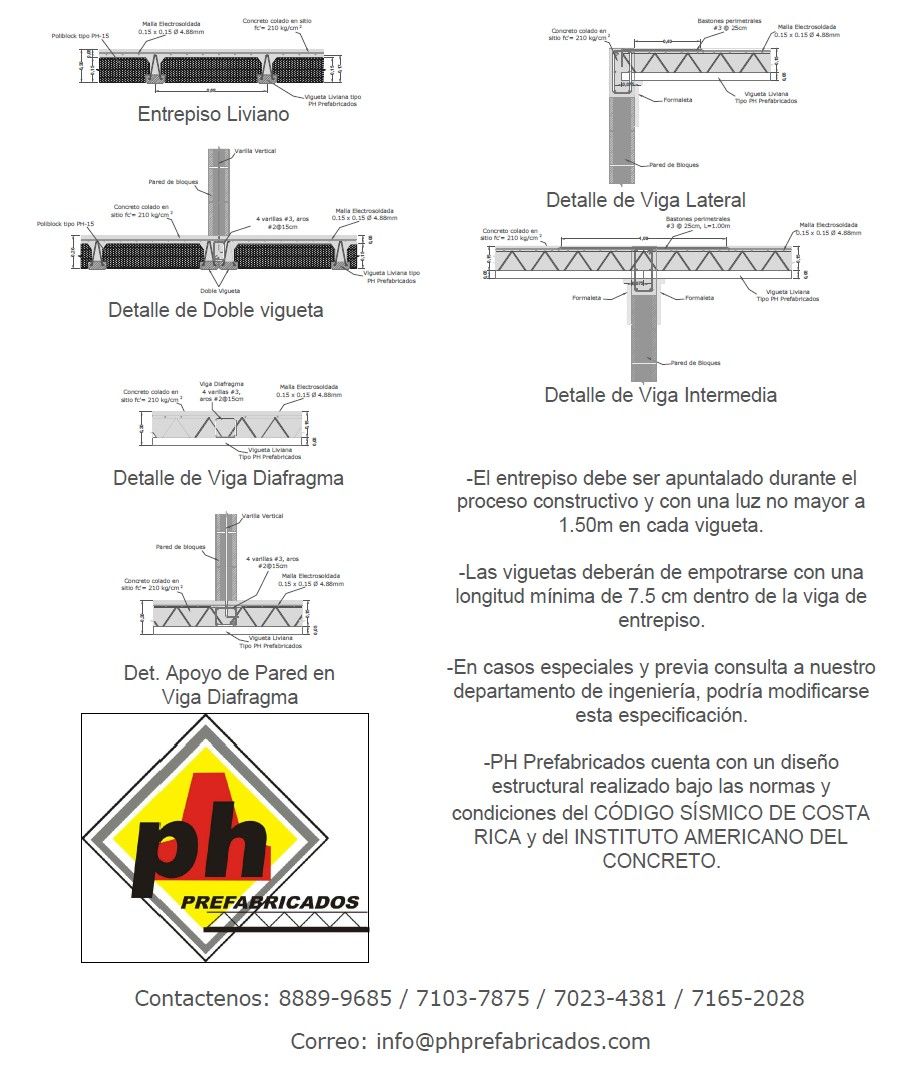

Descargar Ficha Tecnica Pt2
Descargar

Ficha Tecnica Pt2

materiales prefabricados
Descargar

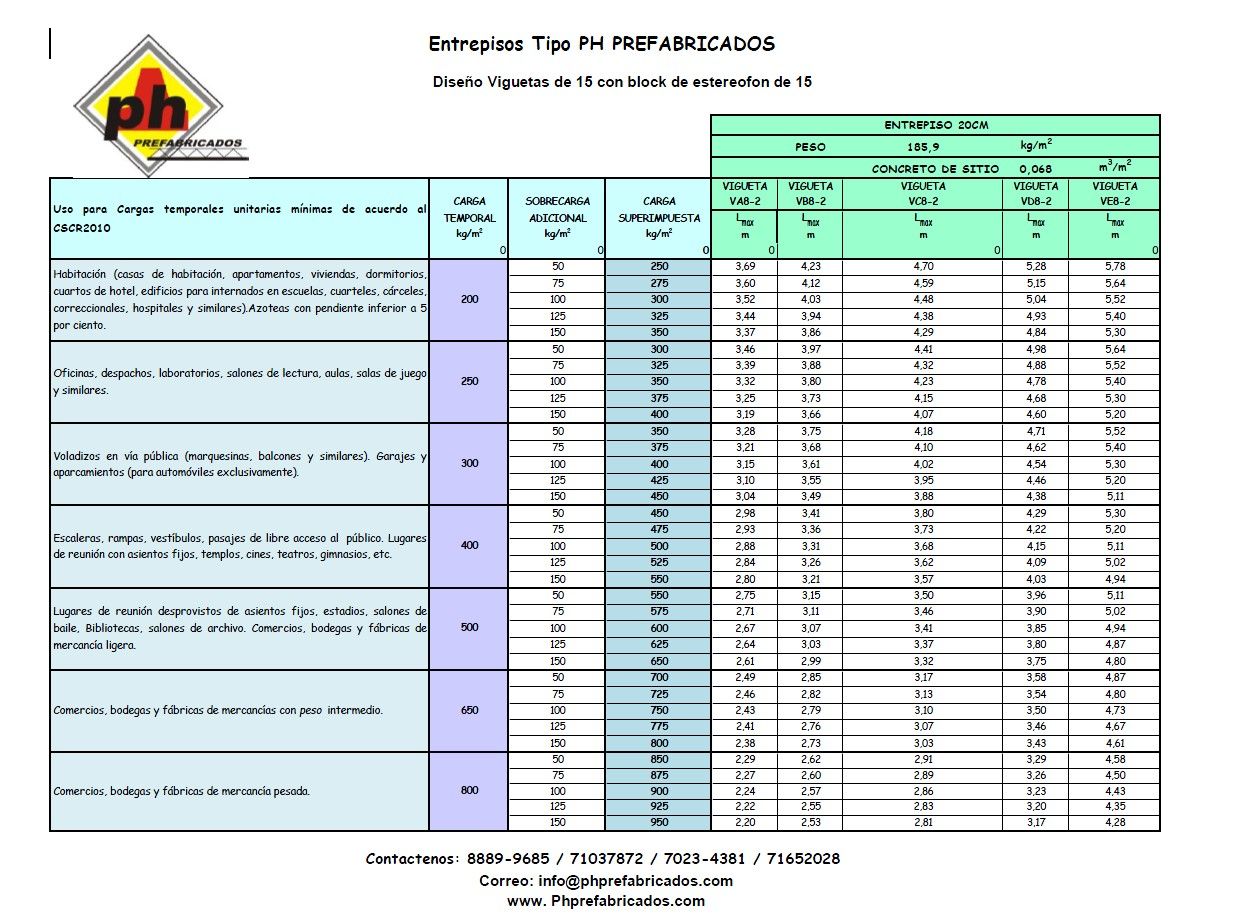

Diseño Viguetas de 15 con block de estereofon de 15

casas prefabricadas costa rica
Descargar

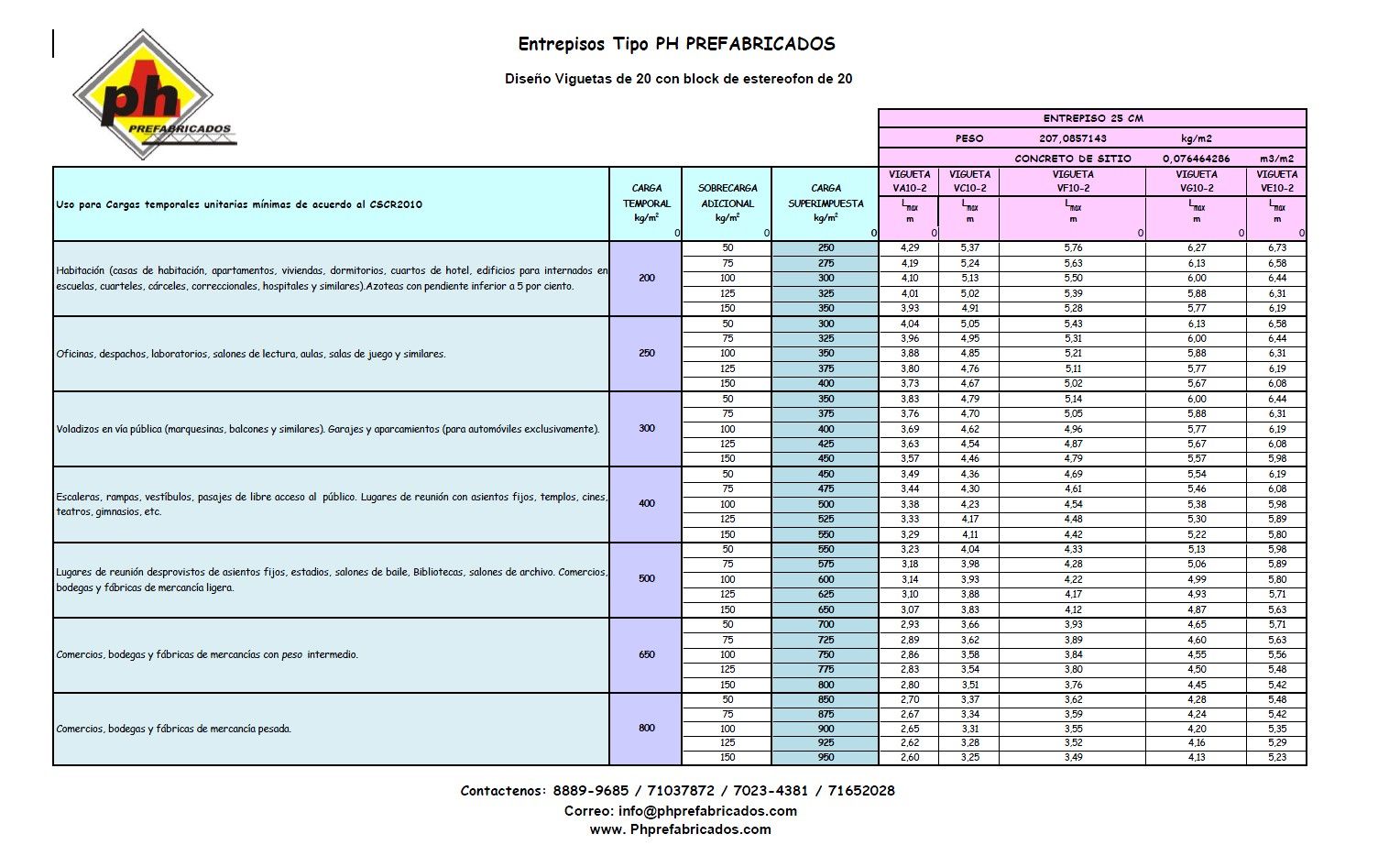

Diseño Viguetas de 20 con block de estereofon de 20

Ficha Tecnica PH Prefabricados
